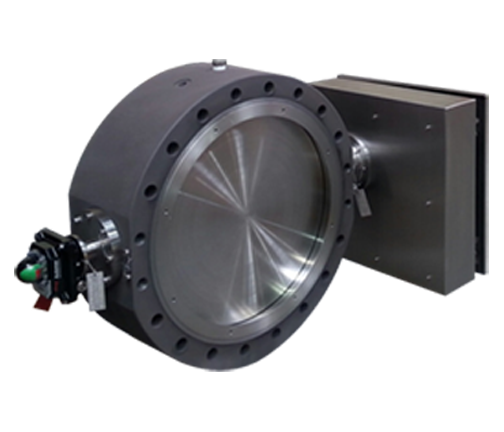

Buckling Pin technology offers an accurate and reliable means of calibrating pressure relief devices. BS&B has developed the BPRV™ Buckling Pin Relief Valve for in-line pressure or vacuum relief offering quick and simple external resetting. The BPRV is suitable for both gas and liquid applications, and provides a full relief opening at a pre-determined set pressure.
The design of the BPRV™ is based upon the offset shaft butterfly valve concept. The offset of the shaft results in a turning moment being generated about the valve shaft when a pressure differential is applied across the device. A Buckling Pin mounted externally to the process normally resists this turning moment. By calibrating the Buckling Pin to collapse at a load coincident with that resulting from the shaft torque at a predetermined differential pressure, the BPRV provides accurate pressure relief.
Buckling Pin technology provides an accurate and reliable means of calibrating a pressure relief device. When an axial load is applied to a straight cylindrical pin, it will buckle at a specific load according to Euler's Law. Buckling Pins that are manufactured from the same material and have the same configuration will buckle at predictable and repeatable loads.
- Product Details
- Applications
- Download
Features
Standard Features
Los dispositivos de alivio de presión pivotantes proporcionan tecnología práctica para la protección de las aplicaciones que contienen una o más de las siguientes condiciones:
- Procesamiento continuo (reestablecimiento rápido en la línea)
- Servicio peligroso (limites de exposición del operador)
- Gran tamaño de la línea (reestablecimiento conveniente en la línea)
- Alta capacidad de flujo
- Lugar inaccesible (reestablecimiento externo en la línea)
- Alta presión de operación para ajustar la relación de presión
- Tamaños de entre 1 pulgadas (25mm) y 60 pulgadas (1500mm)
- Diseño criogénico disponible
- ASME sellado “UD”, sección VIII, división 1
- Directiva sobre equipos de presión europea con certificación de “CE”
- Presión de ajuste independiente de la contrapresión variable (modelo BPIV)
Specifications
La presión de ajuste de la válvula BPAV de BS&B se controla mediante un vástago de pandeo de precisión que está calibrado para responder a las fuerzas generadas por la presión de entrada que actúa en el tapón de la válvula. Cuando se activa el vástago, el tapón de la válvula se eleva para lograr un área de flujo de diámetro completo. La válvula BPAV tiene un asiento blando. Los materiales de válvula estándar son acero al carbono y acero inoxidable para los componentes de contacto de procesos. Hay materiales especiales disponibles si se los solicita.
- La primera válvula pivotante con configuración de tubería API-526
- Intervalo de tamaño de entre 1 x 1,5 pulgadas (25 x 40 mm) y 8 x 10 pulgadas (200 x 250 mm)
- Alivio de paso total para la máxima capacidad de flujo; coeficiente de descarga 0,8
- Fast acting
- Presión de ajuste independiente de la contrapresión, adecuada para aplicaciones de contrapresión variable
- Operable al 90 % de la presión de ajuste – sin hervir
- Adecuada para gas, líquido, flujo de dos fases
- Mayor capacidad de flujo que la válvula de alivio equivalente en tamaño
- Compatibilidad con bridas ANSI/ASME - EN/DIN - JIS
- ASME sellado “UD”, sección VII, división I
- Directiva sobre equipos de presión con certificación de “CE”
The BPRV is available with a standard range of sizes and set pressures designed to suit applications that are compatible with ANSI 150, DIN PN 10 or similar flange specifications as shown below.
| Size | Set Pressure | ||||
|---|---|---|---|---|---|
| in | mm | psig | barg | psig | barg |
| 1 | 25 | 40 | 2.76 | 275 | 18.96 |
| 1 1/2 | 40 | 10 | 0.69 | 275 | 18.96 |
| 2 | 50 | 5 | 0.34 | 720 | 49.64 |
| 3-6 | 80-150 | 5 | 0.34 | 275 | 18.96 |
| 8-16 | 200-400 | 3 | 0.21 | 275 | 18.96 |
| 18-24 | 450-600 | 1 | 0.07 | 150 | 10.34 |
| 26-36 | 650-900 | 1 | 0.07 | 125 | 8.62 |
| 38-60 | 950-1500 | 1 | 0.07 | 100 | 6.89 |
