Dispositivos de Discos de Ruptura
Los discos de ruptura (discos de explosión) son dispositivos de alivio de presión sin reconexión, que se activan a una temperatura y una presión especificada. Se puede utilizar como dispositivos de alivio de presión independientes, en paralelo o en serie con válvulas de alivio de presión/seguridad. Los discos de ruptura están disponibles en diversos materiales, incluso aleaciones basadas en níquel (acero inoxidable, níquel 200, aleación 400 y aleación 600) así como metales elementales exóticos, por ejemplo tantalio, niobio, plata, platino y oro.
El dispositivo de disco de ruptura típicamente consiste en un elemento de disco sensible a la presión y un cabezal de seguridad (soporte) que asegura el disco en su lugar en el sistema de tuberías, aunque algunos diseños de disco se pueden instalar directamente entre los accesorios o bridas de las tuberías sin un soporte. Además de las enormes opciones de materiales, los discos de ruptura están disponibles para aplicaciones de tuberías con bridas en tamaños de entre 1/2 y 72 pulgadas (entre 15 y 1800 mm) y a presiones de entre 4 pulgadas de columna de agua (10 mBar) y más de 100.000 psig (6.900 barg). Las empresas BS&B tienen diseños de discos para aplicaciones multimedia en procesos industriales, procesos farmacéuticos y biotecnológicos sanitarios/asépticos y altamente viscosos. La amplia gama de productos de disco de ruptura que ofrece BS&B para el flujo de gas, vapor, líquido y multifásico no tiene competencia en la industria.
- Detalles del producto
- Aplicaciones
- Productos Adicionales
- Download
Features
Standard Features
- High operating ratio up to 100% (CE) / 95% (ASME)
- Full vacuum resistance
- Solid metal construction enabling optimum leak tightness
- Designed for non-fragmentation
- Recommended for isolation of pressure relief valves
- Three-dimensional stainless steel tag with product identification and traceability data, as well as code symbol stamps as required
Specifications
Operating Pressure Ratio

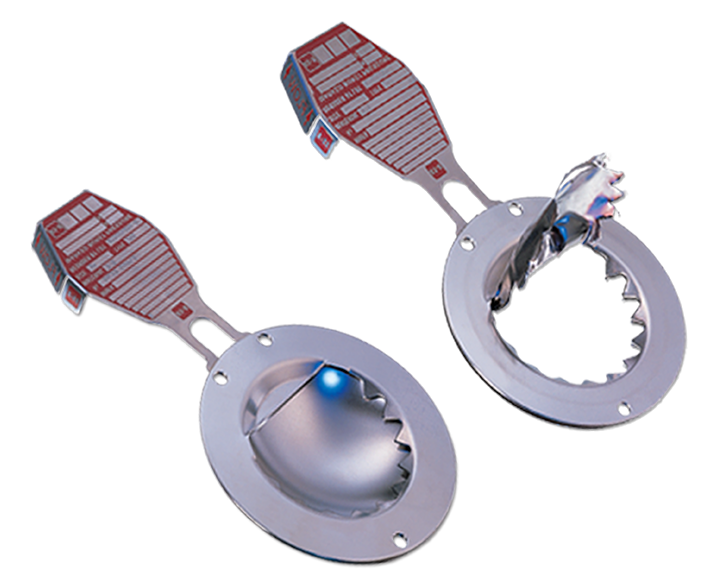

Sta-Saf reverse buckling disks can be operated up to 95% of the marked burst pressure (or up to 100% of the minimum burst pressure) for burst pressures above 40 psig (2.76barg). For burst pressures less than 40 psig, the maximum operating pressures may be lower (consult product specific information).
Rupture disks respond to differential pressure. Please take into account the service conditions at the inlet and outlet of a rupture disk when completing specifications.
La red global de las empresas BS&B de oficinas de ventas, distribuidores y representantes se asocian con los clientes para asistir en la selección de las mejores soluciones de protección contra la sobrepresión para sus requisitos de aplicación únicos. Además de los detalles de especificación básicos relacionados a la presión de ruptura y la temperatura coincidente, el tamaño y el material, se evalúan otros parámetros de aplicación para garantizar que se proporcionen los sistemas de seguridad más adecuados.
Los parámetros de aplicación incluyen fase de servicio, frecuencia y magnitud de los ciclos de presión, presión de vacío / contrapresión, vibración y margen operativo. Para satisfacer la gran variedad de requisitos de aplicación, las empresas BS&B han desarrollado la línea de productos más completa en la industria. Esta gama de productos incluye discos de explosión de metal de acción rápida/cargados con tensión y de pandeo inverso/cargados con compresión, así como discos de explosión de grafito para aplicaciones multimedia en servicios altamente corrosivos.
La tecnología de BS&B domina la lista de “primicias de la industria” desde la invención del disco de ruptura. Cuando ninguna tecnología existente puede satisfacer completamente un requisito del cliente o la industria, BS&B establece el estándar global para la innovación, desarrollando soluciones a medida para abordar esos requisitos.
Opciones de Sensores y Monitores

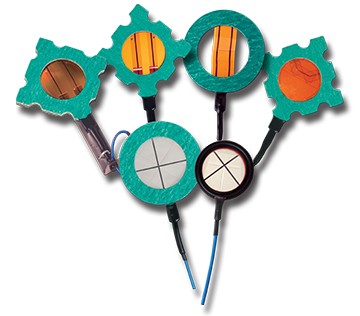

Para el soporte de los dispositivos de discos de ruptura, las empresas BS&B ofrecen una gama completa de opciones de monitores y sensores con cable e inalámbricos así como tecnologías exclusivas que están diseñadas para predecir cuándo se debe reemplazar un disco de ruptura. Estos accesorios de instrumentación se utilizan con los discos de ruptura para proporcionar notificación inmediata de eventos de alivio de presión y se pueden interconectar con otros sistemas de control para activar las actividades de respuesta del proceso y alarmas. Nuestra tecnología de mantenimiento predictiva está diseñada para asistir a nuestros clientes en el reemplazo de discos de ruptura sobre una base de mantenimiento preventivo antes de la activación, evitando interrupciones no programadas posiblemente peligrosas y costosas. La integridad del sistema de alivio de presión se puede monitorizar utilizando estas herramientas exclusivas para maximizar la productividad y la fiabilidad de los procesos de la planta.
